算力效率公式：

GPU实际性能受架构设计、电路实现、制程工艺等多重因素影响。为了便于讨论，本文将GPU综合算力效率拆分为三个观察维度：



  • 架构设计效率

关注单位峰值算力在特定测试中能够转化为多少实际测试得分。

  • 前端设计效率

关注单位晶体管或等效门数所对应的峰值算力水平。

  • 工艺归一化后端效率

关注在考虑制程差异后，单位芯片面积能够承载的有效晶体管规模。

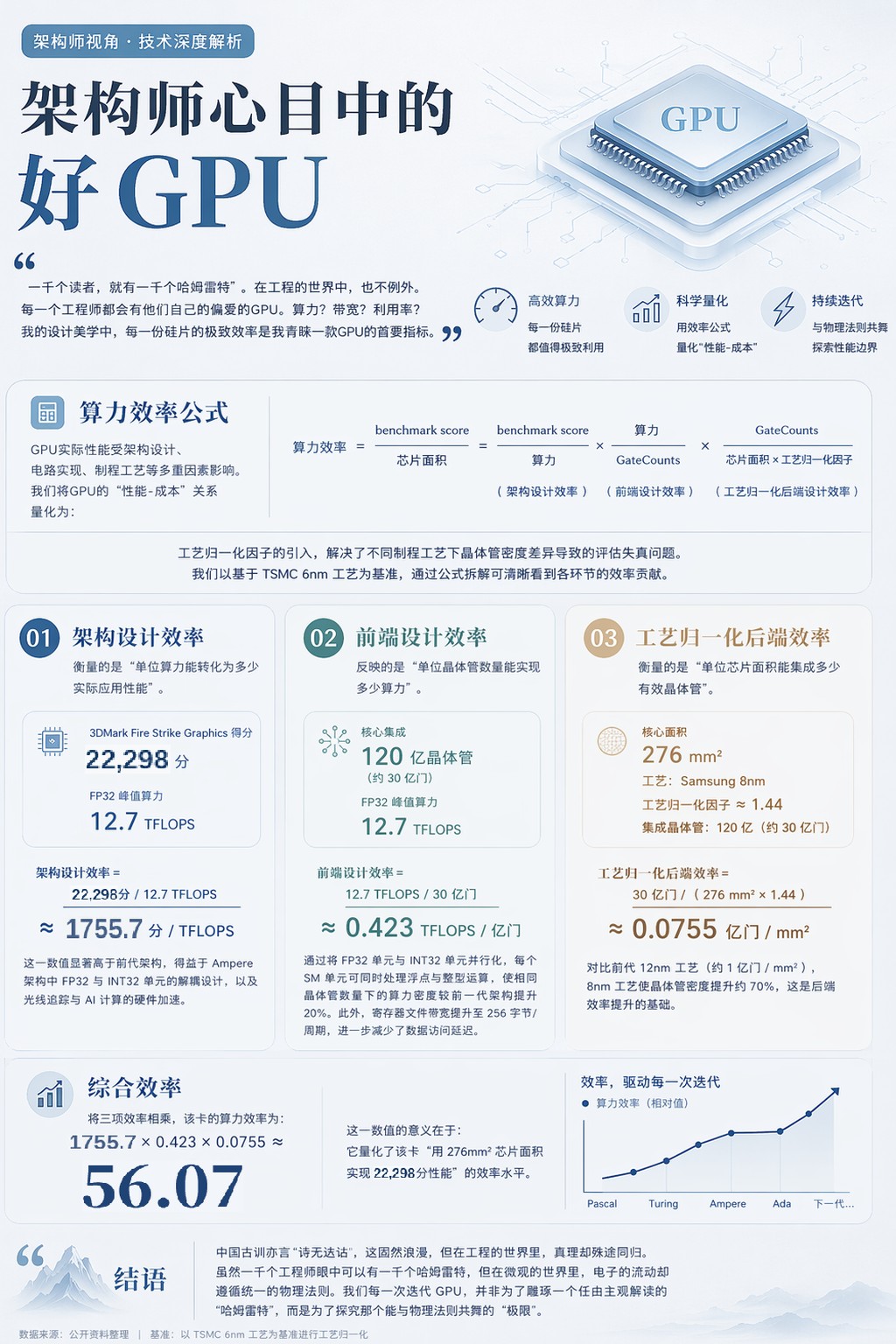

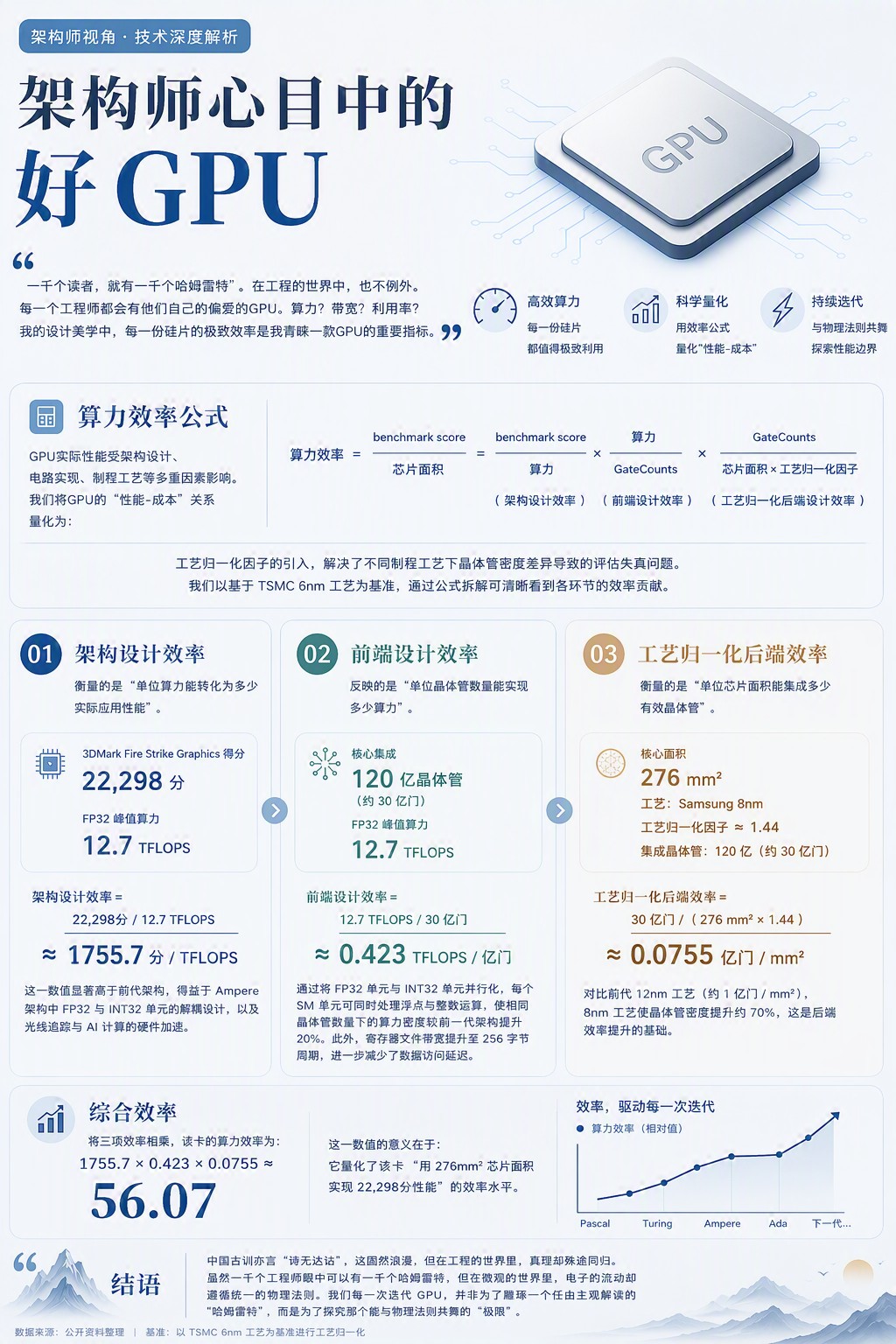

为了方便分析，综合算力效率可以用下述公式表达：



这三个维度分别对应“算力转化能力”“电路实现效率”和“面积利用效率”。在实际分析中，三者并不能完全独立，也不应被理解为对GPU整体优劣的唯一判断标准。



为便于说明，本文选取一款公开资料较完整的消费级GPU样本进行方法演示。公开资料显示，该样本的FP32峰值算力约为12.7TFLOPS，在3DMark Fire Strike Graphics 测试中的公开成绩为22,298分；其核心集成约120亿晶体管，芯片面积约276mm²，并采用 Samsung 8nm 工艺。



https://www.techpowerup.com/gpu-specs/geforce-rtx-3060-12-gb.c3682；
https://videocardz.com/newz/nvidia-geforce-rtx-4060-is-on-average-23-faster-than-rtx-3060-12gb-in-3dmark-tests



需要注意的是，第三方测试成绩会受到测试平台、驱动版本、散热条件、功耗限制、系统配置及测试版本等因素影响。因此，本文中的测试分数仅用于说明分析方法，不应被理解为该产品在所有场景下的固定性能表现。



架构设计效率：

架构设计效率（benchmark score/算力）衡量的是“单位算力能转化为多少实际应用性能”。



该样本的FP32峰值算力为12.7 TFLOPS，在3DMark Fire Strike Graphics测试中取得22,298分，架构设计效率为：

在本文采用的公开数据和自定义指标口径下，该样本的单位峰值算力对应测试得分表现较高。该结果可能与其架构设计、执行单元配置、缓存/寄存器系统、驱动优化及测试平台等多种因素相关，本文不将其作为单一因果结论。



前端设计效率：

前端设计效率（算力/GateCounts）反映的是“单位晶体管数量能实现多少算力”，直接体现电路设计的优化水平。



该样本核心集成120亿晶体管（约30亿门，本文中的等效门数为估算口径，仅用于横向方法说明，不代表芯片设计中的精确门级统计结果。），其前端设计效率为：

从架构公开信息和工程经验看，执行单元组织方式、指令调度、寄存器文件带宽、缓存层级、数据通路设计和编译器/驱动优化，均可能影响单位晶体管规模下的算力表现。本文不对单一因素作确定性归因。



工艺归一化后端效率：

工艺归一化后端效率（GateCounts/(芯片面积×工艺归一化因子)）衡量的是“单位芯片面积能集成多少有效晶体管”，既包含制程工艺的先天优势，也体现后端布局布线的后天优化。



该样本核心面积为276mm²，集成120亿晶体管（约30亿门，本文中的等效门数为估算口径，仅用于横向方法说明，不代表芯片设计中的精确门级统计结果。），Samsung 8nm工艺，工艺归一化因子约为1.44（工艺归一化因子用于降低不同制程节点之间的直接比较误差。但由于不同晶圆厂、不同设计库、不同芯片结构和不同版图策略都会影响实际密度，因此该因子仅作为工程估算参数使用。），因此其工艺归一化后端效率为：



综合效率：

将三项效率相乘，该样本的综合算力效率为：

这一数值的意义在于：它量化了该样本“用276mm²芯片面积实现22298分性能”的效率水平。



该指标的意义在于，从一个相对综合的角度观察GPU如何将芯片面积、晶体管资源和理论算力转化为特定测试中的性能表现。



不过，综合效率并不等同于产品整体竞争力。GPU产品还需要综合考虑：

  • 功耗与能效；
  • 显存容量与带宽；
  • 驱动和软件生态；
  • AI、图形、通用计算等不同负载表现；
  • 可靠性和稳定性；
  • 成本、良率和供应链；
  • 面向具体应用场景的适配能力。



因此，本文提出的综合效率更适合作为架构分析和工程讨论的辅助工具，而不应作为购买建议、产品排名或商业宣传结论。
